在工業現場，連接器的裝配效率與可靠性直接影響整個系統的運行。傳統焊接或預鑄連接器存在裝配復雜、維護困難等痛點。今天，WAIN帶來全新解決方案：M12冷壓法蘭座系列，以“可拆卸”設計為工業連接帶來新選擇。
創新設計：冷壓針可拆卸，裝配更簡單
與傳統的帶線、浸焊和焊接產品不同，WAIN新款M12法蘭座采用創新的冷壓針設計，實現了插針可拆卸的突破性進步。
產品優勢：為工業現場量身打造
便捷維護：插針可拆卸設計，使現場維護更加簡單快捷
連接可靠：冷壓插針連接穩固，適用多種嚴苛工業環境
長壽命設計：法蘭座結構堅固，使用壽命顯著延長
防錯設計：統一的防插錯編碼設計，有效避免誤操作
多編碼選擇，全面覆蓋工業應用場景
WAIN M12冷壓法蘭座提供三種編碼選擇，滿足不同工業場景需求：
A-code：適用于傳感器與執行器、現場總線、通用直流供電。典型場景：機器人控制柜、自動化生產線設備。
B-code：專為Profibus系統、Interbus應用設計。
D-code：面向工業以太網應用。典型場景：智能工廠的機器視覺系統、實時控制網絡。
緊湊設計，適應狹窄空間安裝挑戰
M12法蘭座專為空間受限的工業環境設計，提供：
①前面板安裝與后面板安裝兩種方式；
②PG9和M16 * 1.5兩種安裝螺紋選擇。
這種靈活的安裝方式使其能夠適應各種復雜的設備布局，為設備設計師提供更大的自由度。
理論上的“裝配簡單”和“易于維護”，最終需要在實際操作中得以驗證。為了幫助您快速將WAIN M12法蘭座的優勢轉化為實實在在的生產力，請參閱以下簡明安裝指南。（此系列產品安裝方法類似，以下以M12-MC05A-BK-PG9為例。）

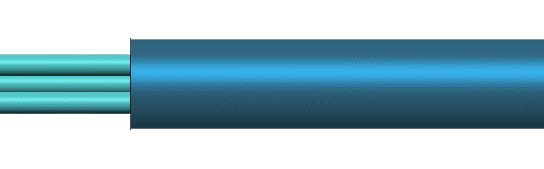

剝線
剝開電纜外被層，剪去多余的部分。（剝內芯線參考推薦剝線長度）

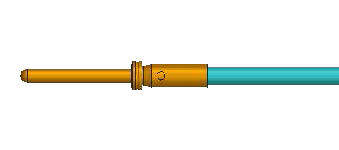

壓針

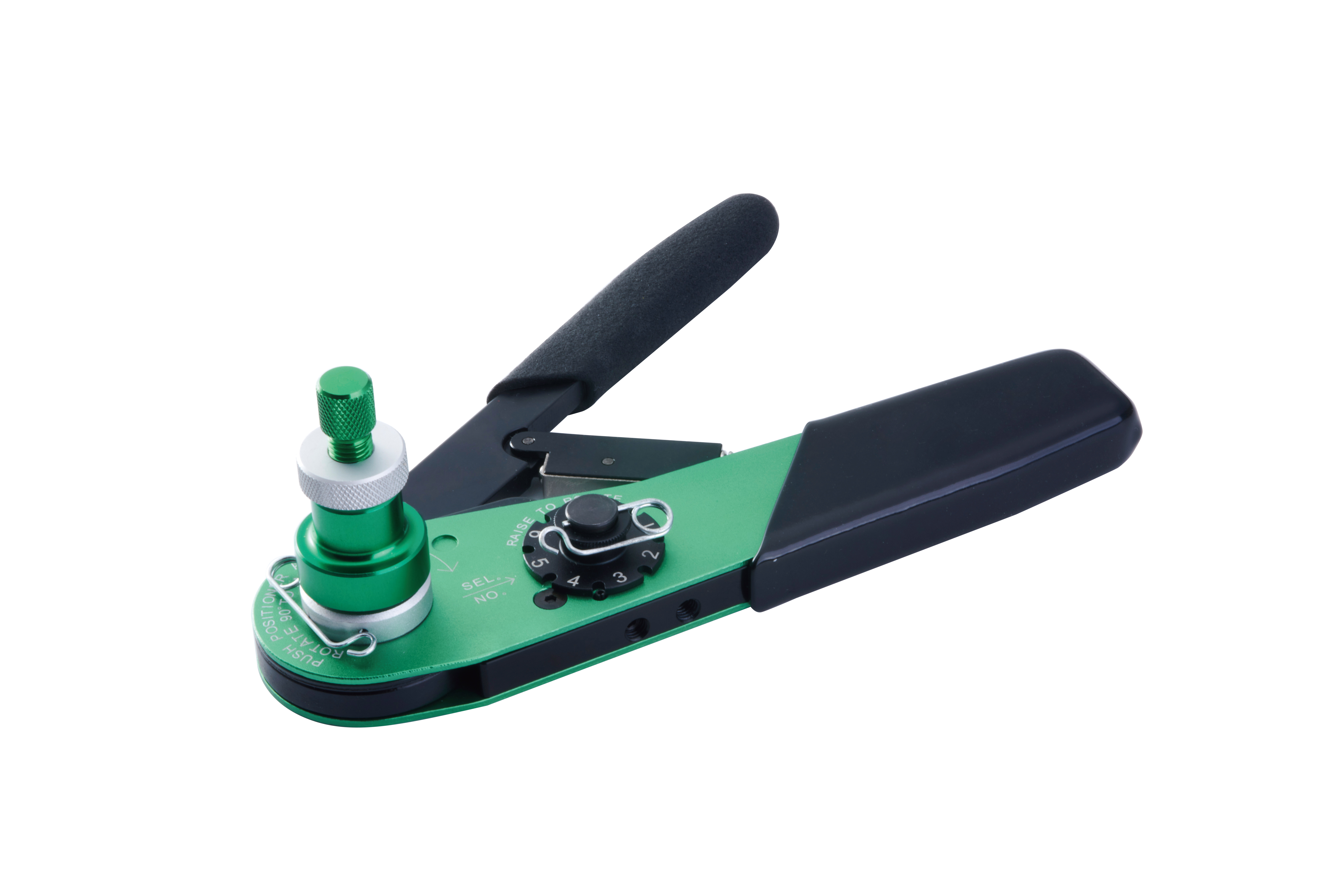

將電纜線穿進插針底孔，使用冷壓鉗壓接。（推薦壓接工具：TL03）

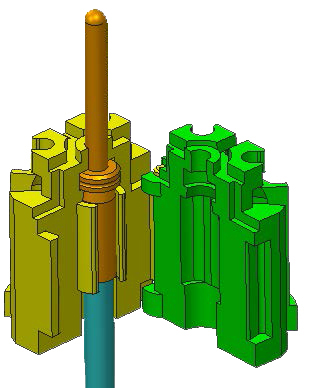

裝針
將壓接好的插針裝進插芯。

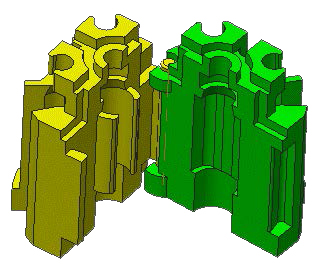

①沿軸銷向兩側打開插芯
②將壓好線的插針先裝進中間孔，然后扣合好
③再將其余4根針也依次裝進插芯中

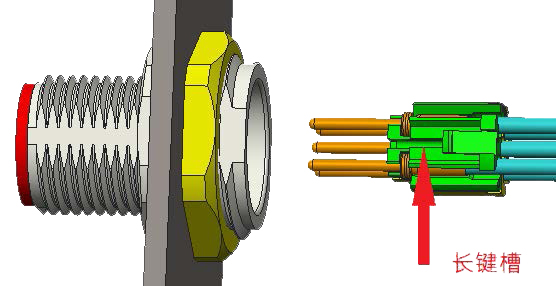

裝芯

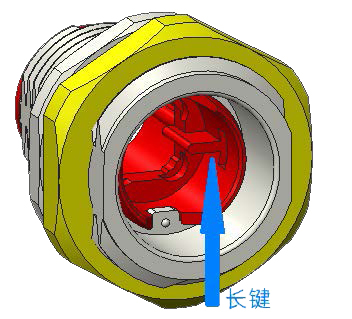

插針裝好后，根據鍵槽對應長鍵，將插芯壓入已安裝在面板上的法蘭座內的插體中。
完成
